C4D如何创建弯曲工字钢模型
来源：互联网 2026-03-30 16:09:02C4D创建弯曲工字钢模型教程1、创建工字钢截面线打开创建菜单，在样条参数对象列表中选择创建“工”字形轮廓样条线。2、挤压生成实体模型给”工“字形轮廓样条线添加一个挤压生成器，挤压的偏移值为2000CM，细分数为80，将得到实体模型的挤压生成器转为可编辑对象。3、对模型进行弯曲变形添加弯曲变形器到工字钢模型的子集，变形器的对象属性中，点击匹配到父级后，调整变形器Y方向的长度，用来控制弯曲圆角的半径，设置弯曲强度为90度，即可得到90度弯的工字钢模型。
C4D创建弯曲工字钢模型教程
想要在Cinema 4D里快速创建一个标准又带弧度的工字钢模型？其实关键在于对样条与变形器的灵活运用。整个过程清晰简单，一共就三大核心步骤。

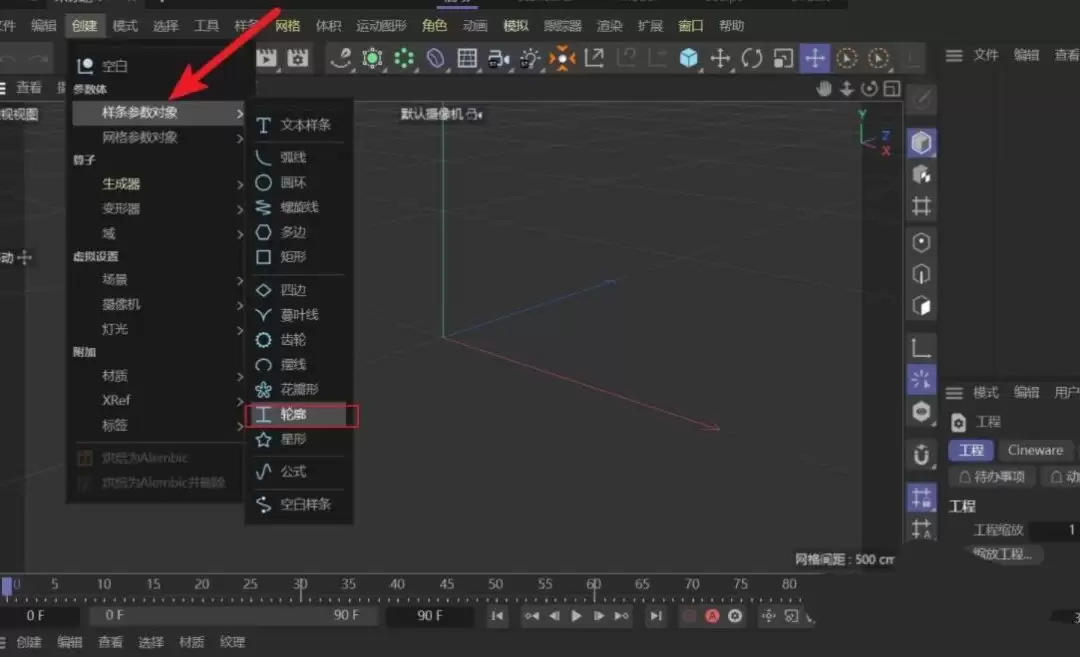

第一步：创建工字钢截面线
一切从基础轮廓开始。打开创建菜单，你会发现样条工具组里有一个现成的“宝贝”——“工”字形轮廓样条线。直接选择它创建出来，一个标准的工字钢截面图就立刻呈现在视图里了。
这一步很简单，但它是整个模型的“基因”，决定了后面生成实体的准确外形。

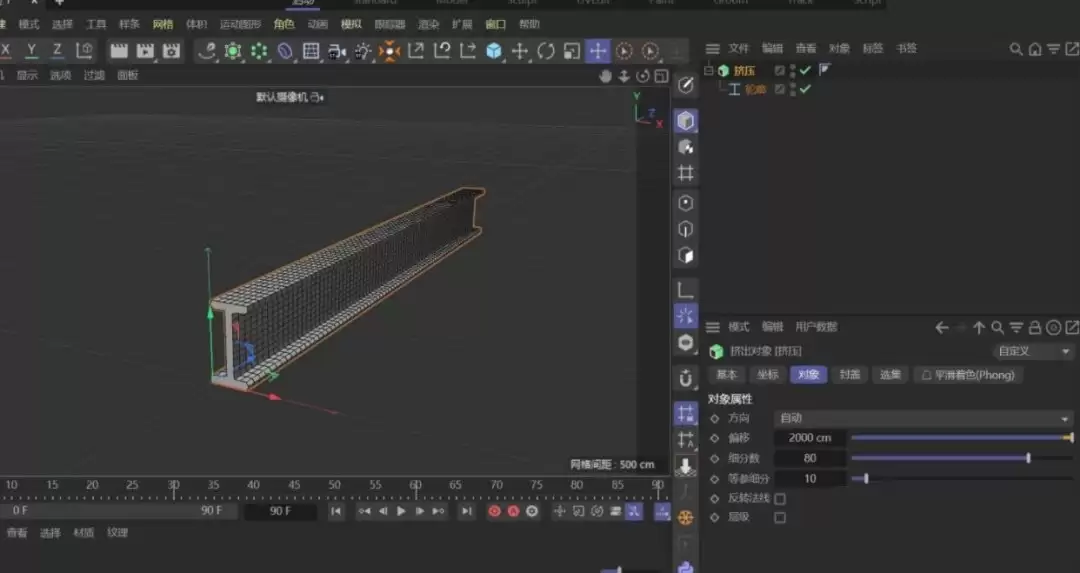

第二步：挤压生成实体模型
有了轮廓，接下来就要给它“注入”厚度和长度。为刚才创建好的“工”字形样条线添加一个“挤压”生成器。这里有几个关键参数需要设置：把“偏移”值设为2000 CM，这决定了工字钢的长度；同时，把“细分数”调高到80。提高细分有什么用？它能确保后续进行弯曲变形时，模型有足够多的段数来产生平滑的弧度，而不是生硬的折角。
参数调整完毕后，别忘记在对象管理器里右键点击这个挤压生成器，选择“转为可编辑对象”。这一步至关重要，它把参数化的挤压对象“固化”为可以进一步编辑的多边形模型。

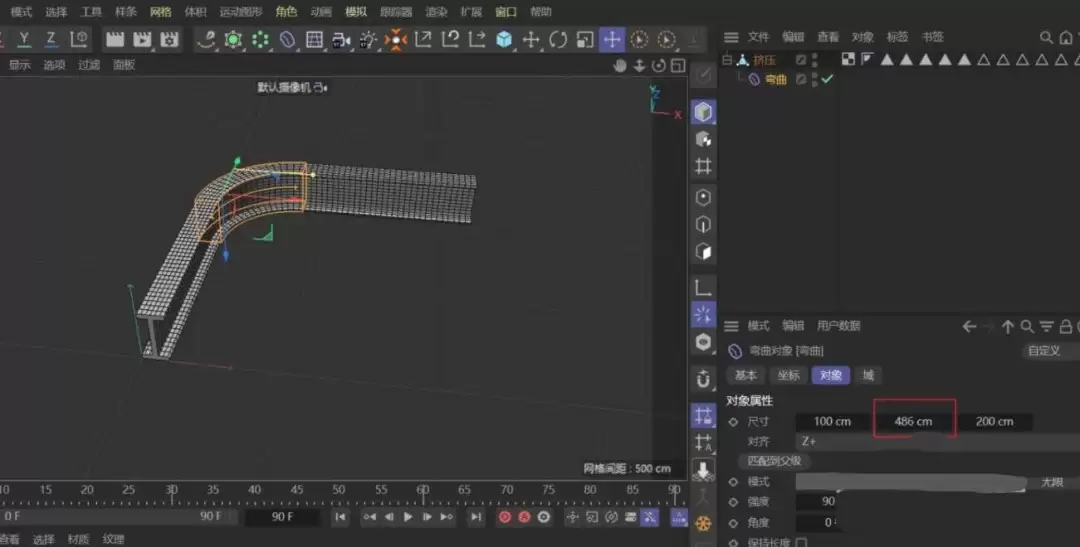

第三步：对模型进行弯曲变形
现在，见证模型“由直到弯”的时刻。选中刚才转换好的工字钢模型，添加一个“弯曲”变形器，并确保变形器是模型的子层级对象。
接着，在变形器的属性面板中，点击一下“匹配到父级”按钮，让它自动对齐到模型。然后，重点来了：通过调整变形器在Y方向的“尺寸”长度，你可以直接控制弯曲圆角的半径大小——拉长尺寸，弧度平缓；缩短尺寸，弯曲更急促。
最后，将“强度”参数设置为90度。瞧，一个标准的90度弯曲工字钢模型就完美诞生了。如果想要其他角度的弯折，只需灵活调整这个强度值即可。
从创建截面到挤压成型，再到最后的弯曲变形，整个流程环环相扣。掌握了这个基本方法，无论是工字钢、槽钢还是其他型材的弯曲建模，你都能触类旁通，轻松搞定。
