autoCAD如何进行倒圆角
来源：互联网 2026-03-30 18:29:22在autocad绘图中，倒圆角操作是一项常用的功能。它能让图形的边角变得更加平滑，提升图形的美观度与专业性。以下为您详细介绍autocad进行倒圆角的教程。一、打开软件并准备图形启动autocad软件，打开您需要进行倒圆角操作的图形文件。若为新建图形，可使用绘图工具绘制出包含需要倒圆角的角的图形。二、找到倒圆角命令在软件界面的菜单栏中，点击“修改”选项卡，在下拉菜单中找到“圆角”命令；或者直接在命令行输入“fillet”并回车，即可启动倒圆角功能。三、设置圆角半径执行倒圆角命令后，命令行提示输入圆角半径。
AutoCAD倒圆角操作详解
在处理AutoCAD设计图纸时，倒圆角功能能够有效平滑边角，提升图纸的视觉美观度与专业水准。本文将系统介绍在AutoCAD中执行倒圆角操作的具体步骤与技巧。
一、启动软件与图形准备
首先，打开AutoCAD应用程序，载入需要编辑的图形文件。若从零开始新建图纸，可先使用绘图工具绘制出带尖角的轮廓线，以便后续进行倒角处理。
长期稳定更新的攒劲资源： >>>点此立即查看<<<
二、调用倒圆角命令
可以通过两种常用方式启动倒圆角命令：其一，在软件界面上方点击“修改”选项卡，从下拉菜单中选取“圆角”功能；其二，在命令行直接输入“FILLET”后按回车键，此方式适合熟悉快捷键的用户。

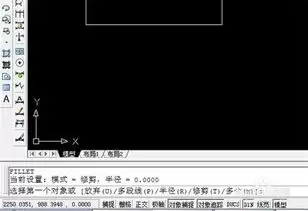

三、设定圆角半径数值
执行命令后，命令行将提示输入圆角半径。此时可键入具体数值（例如“5”），若需保持当前默认半径，直接按回车键即可沿用已有设置。

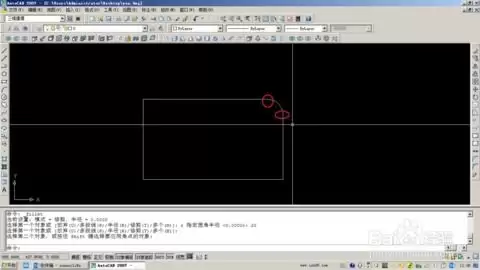

四、选择目标边线
根据提示依次点选需要倒圆角的两条边线。选择时需确保光标精准定位，也可使用窗口选择方式批量框选多条边，以提高连续倒角的操作效率。
五、生成并重复操作
选中两条边后，系统将自动生成圆角过渡。同一图形中如需处理多个边角，重复选择步骤即可快速完成。
六、结果检查与修改
操作完成后建议仔细检查圆角尺寸与过渡效果。若需调整，可重新执行倒圆角命令，修改半径值并再次选择边线进行修正，该过程灵活可逆。
掌握上述方法后，无论是二维草图还是三维模型，利用倒圆角功能均可显著提升图纸细节的完成度与专业感，助力高效绘图。
