如何使用Cinema 4D设计带凹槽的圆柱模型
在Cinema 4D中为圆柱体创建规整凹槽，布尔运算是最直接有效的方法。本教程将逐步演示这一经典操作，帮助您快速实现效果。
长期稳定更新的攒劲资源： >>>点此立即查看<<<
第一步：创建基础几何体

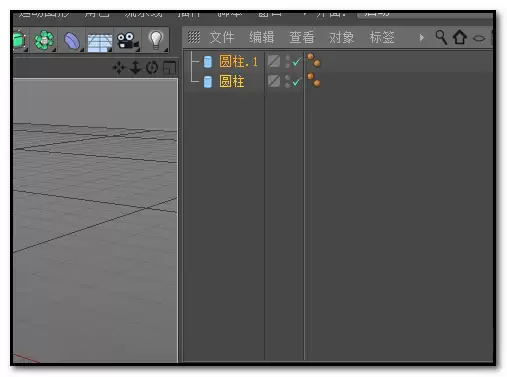

新建场景，创建两个圆柱体对象。在对象面板中，您将看到“圆柱”和“圆柱1”。请同时选中这两个对象。
第二步：调整对象属性

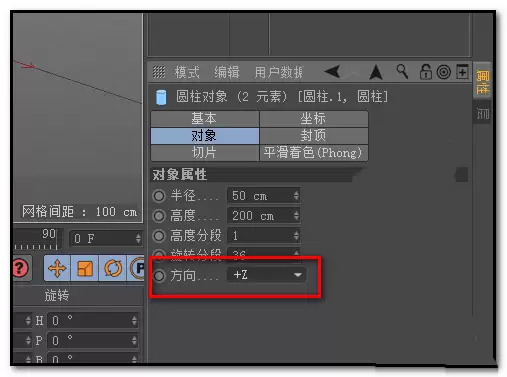

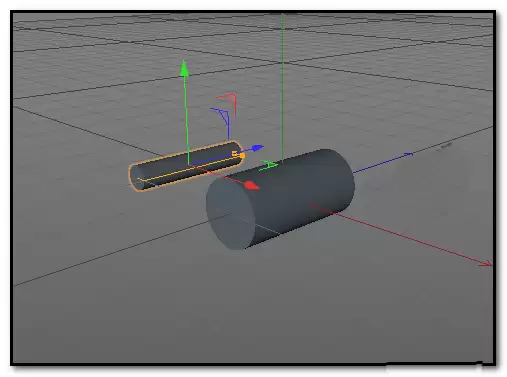

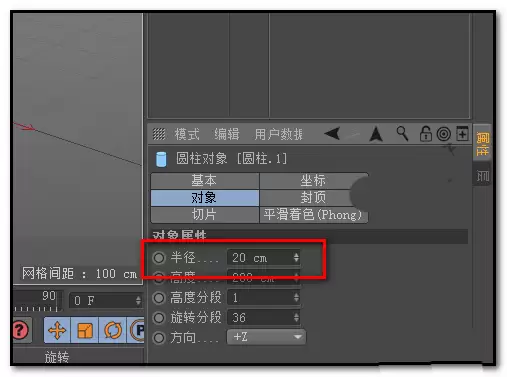

打开对象属性面板。首先，将两个圆柱体的“方向”参数统一设置为“+Z”，保证轴向一致。然后，单独选择“圆柱1”，将其半径参数修改为20。此数值决定了凹槽的大小，您可以根据实际设计需求进行调整。
第三步：转换可编辑对象

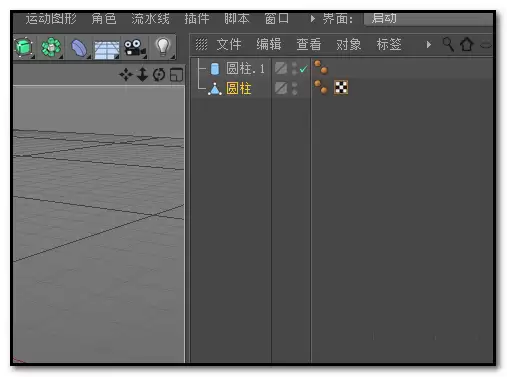

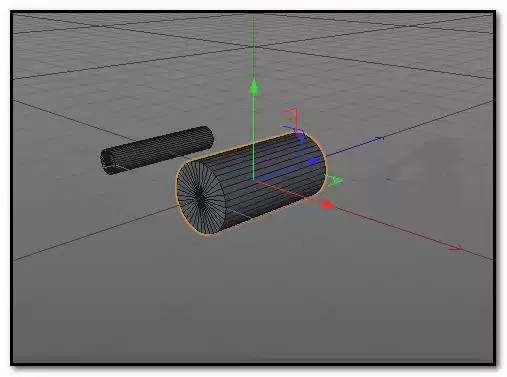

选择主体“圆柱”对象，按下键盘上的C键，将其转换为可编辑对象。此步骤是进行布尔运算的前提准备。
第四步：调整对象位置

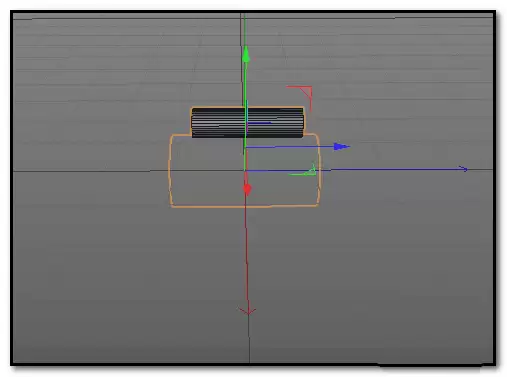

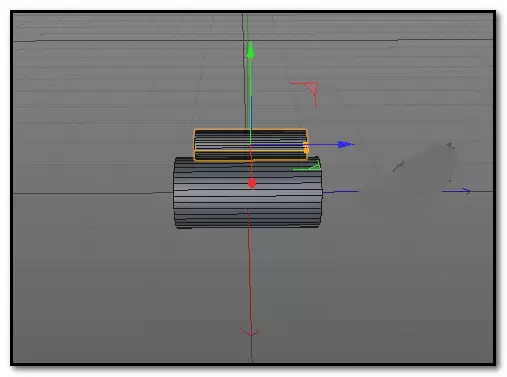

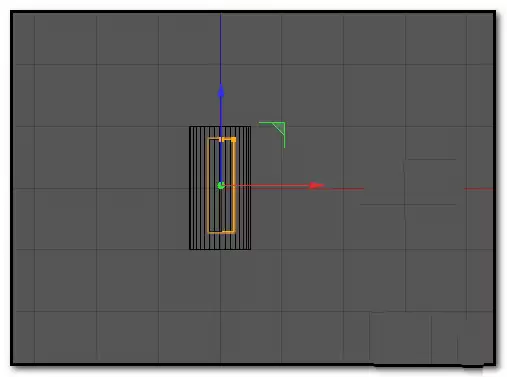

按下F2键切换至顶视图，以便精确操作。将“圆柱1”（即作为切割工具的对象）移动至“圆柱”的正上方中心位置。随后，适当减小“圆柱1”的高度，使其刚好能嵌入主体圆柱。
第五步：添加布尔生成器

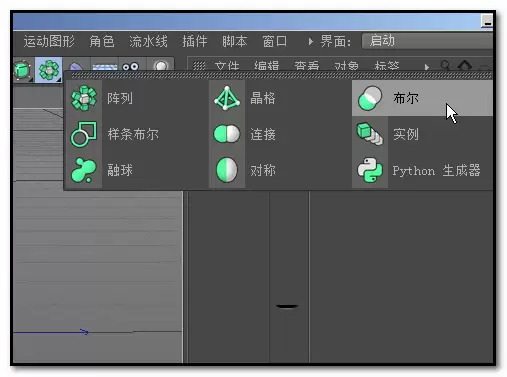

按F1键切回透视视图。在对象面板的上方菜单中，找到并添加一个布尔生成器对象。
第六步：建立层级关系

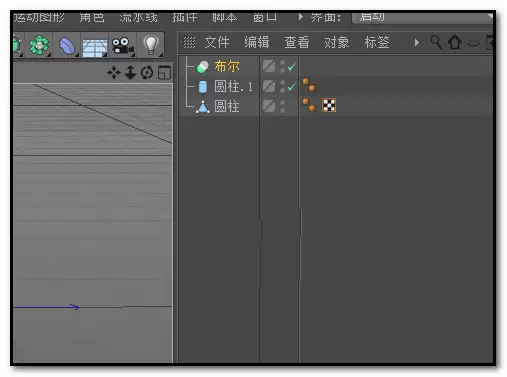

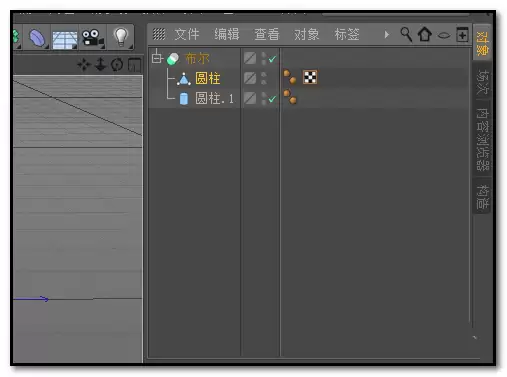

同时选中“圆柱”和“圆柱1”对象，将它们拖拽至“布尔”对象下方，使其成为布尔对象的子级。此时，视口中可能尚未显示凹槽效果。
第七步：更改运算顺序

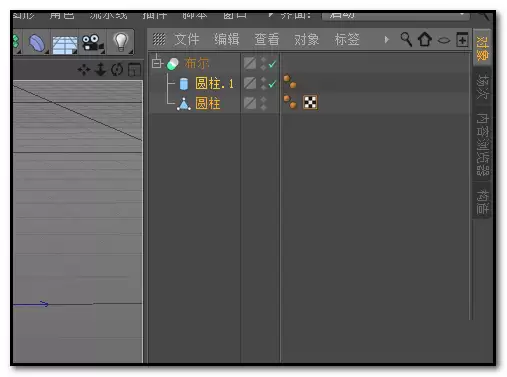

效果未出现的关键在于子对象的排列顺序。在对象面板中，选中“圆柱”多边形对象，将其拖拽至“圆柱1”的上方，如图所示。
第八步：微调与完成

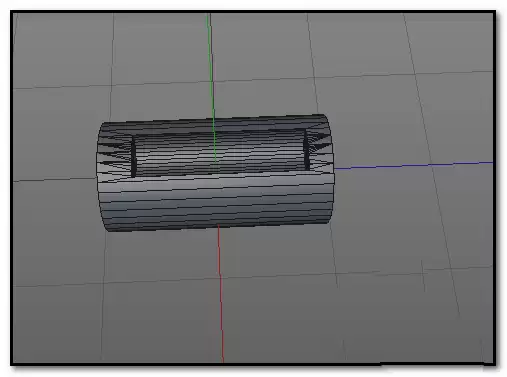

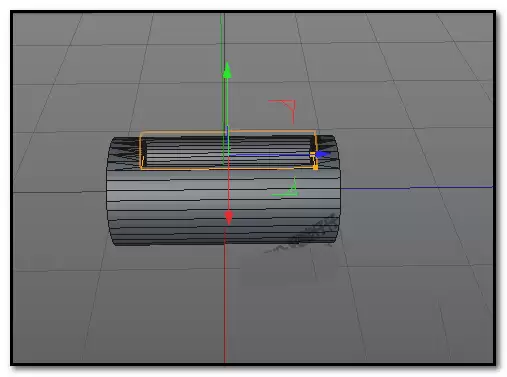

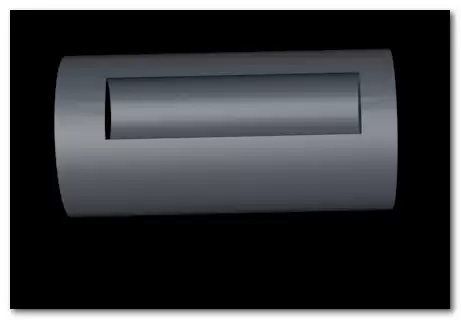

现在，单独选中“圆柱1”，在视图中将其向下移动，使其嵌入“圆柱”内部。此时，圆柱表面将立即呈现清晰的环形凹槽效果。

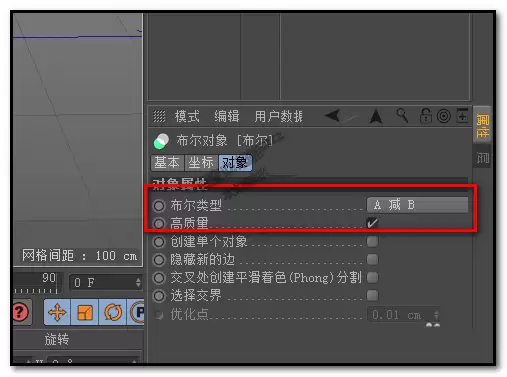

最后，请检查布尔对象的属性面板，确认布尔类型设置为“A减B”。此模式使用上方的对象（A，即圆柱主体）减去下方的对象（B，即圆柱1），从而切割出所需形状。理解此逻辑后，您便可举一反三，完成各种挖孔与开槽操作。
