SolidWorks圆弧截断标注实用指南：提升图纸清晰度与设计效率
在SolidWorks工程图绘制中，清晰准确的尺寸标注至关重要。圆弧截断标注是确保模型信息精准传达、保障后续制造准确性的关键技能。掌握其高效应用方法，能显著提升图纸的可读性与工作效率。
一、精确选择标注对象
操作的第一步是准确选中需要标注的完整圆弧截断轮廓。正确选择是确保后续标注尺寸与模型实际几何形状完全一致的基础，避免因选择偏差导致尺寸错误。
二、合理确定标注位置
标注位置的摆放直接影响识图效率。建议将尺寸放置在圆弧截断的端点或与之关联的特征线附近，使尺寸与形状的对应关系一目了然，同时保持图纸布局的整体协调。
三、灵活选用标注类型
根据圆弧截断的具体形态，选择合适的标注方式：对直线截断段使用线性标注，对包含弧线的部分采用半径标注，若涉及方向变化则可使用角度标注。正确的工具能极大提升表达精准度。
四、保持标注统一与规范
确保图纸中所有类似圆弧截断的标注风格和标准保持一致。这不仅能提升图纸的专业性与可读性，也便于后续修改和团队协作，降低沟通成本。

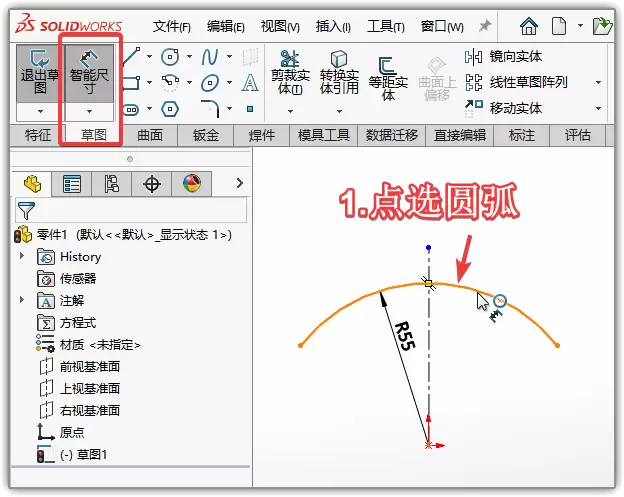

五、借助智能标注功能
充分利用SolidWorks的智能标注功能。该功能可自动识别圆弧截断的关键几何要素，并提供标注建议，能有效减少重复性手动操作，提升标注速度。
六、完成前的详细检查
标注完成后，务必进行全面核查：确认所有尺寸数值准确、位置恰当，且完全符合模型的真实几何关系。严谨的检查能确保标注成为后续设计与制造环节的可信依据，保障项目顺利推进。
熟练掌握以上圆弧截断标注技巧，将使您的SolidWorks绘图工作更加流畅高效，切实提升出图质量与工作效率。
