CAD绘图如何加载图层线型？分步详解操作流程
在CAD绘图中，合理加载图层线型是一项关键基础操作，它能帮助图纸表达更清晰、设计意图更准确，直接关系到最终图纸的专业性与规范性。掌握线型加载方法，是提升绘图效率与质量的重要一步。
第一步：定位线型管理入口
启动CAD软件后，在菜单栏中找到“格式”选项，点击其中的“线型”功能。这是进入线型设置的首要步骤。

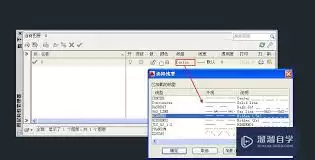

第二步：打开线型管理器
系统将弹出“线型管理器”对话框，其中会列出当前已加载的所有线型。如需新增线型，直接点击对话框中的“加载”按钮即可。
第三步：选取并加载所需线型
点击后会出现“加载或重载线型”对话框，其中包含CAD软件自带的丰富线型库。选择时应根据实际绘图需求决定：实线一般用于可见轮廓，虚线多表示隐藏边线或内部结构。从列表中选定目标线型，点击“确定”即可将其添加至管理器列表。
第四步：设置为当前使用线型
加载完毕后，返回“线型管理器”对话框，选中刚添加的线型，点击“当前”按钮。此设置将使后续所有绘图默认使用该线型。
第五步：调整线型显示比例
加载后还需调整线型比例，使虚实间隔显示清晰、协调。在“线型管理器”中选中目标线型，在“全局比例因子”框中输入合适数值，并可通过预览窗口实时调整至满意效果。
不同版本的CAD软件在界面与细节上可能略有差异，但线型加载的核心逻辑基本一致。熟练掌握这一操作能显著提高绘图效率与图纸质量。无论是在建筑平面图、机械零件图还是电气线路图中，恰当的线型运用都能使图纸信息传递更精准、更专业，为后续工作提供清晰可靠的基础。
