如何在AutoCAD 2010中进行倒圆角操作
本文将介绍AutoCAD 2010中一个基础且常用的功能——为图形倒圆角。这一操作能使设计线条更显柔和与专业。下面我们以绘制一个200mm×200mm的正方形并对其四个角进行倒圆角为例，逐步说明具体操作流程。

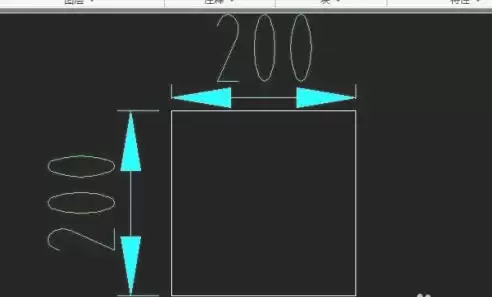

步骤一：绘制基础图形
首先，启动AutoCAD 2010软件，在绘图区域绘制一个边长为200mm的正方形。后续操作的目标是将该正方形的四个直角转换为圆滑的弧角。

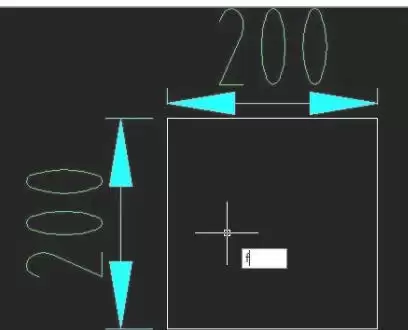

步骤二：调用倒圆角命令
最快捷的方法是使用命令快捷键。在命令行中输入“f”（即FILLET倒圆角命令的缩写），然后按下回车键确认。

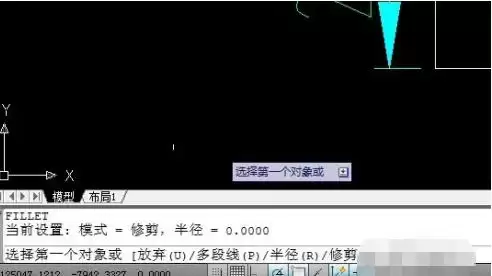

步骤三：设置圆角参数
输入“f”并回车后，命令行会显示相关选项。此时请注意“[半径(R)]”这一选项。首先需要设定圆角半径，因此接下来输入“r”并回车。

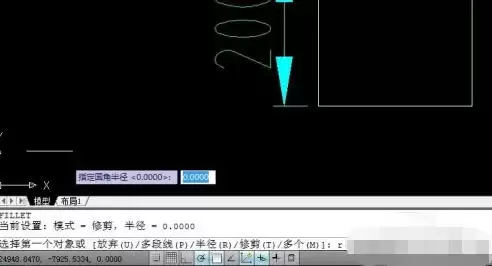

步骤四：指定圆角半径
输入“r”回车后，命令行会提示指定圆角半径。本例中输入“30”并以回车确认，即设定圆角半径为30mm。设置完成后，命令行将返回等待选择对象的状态。

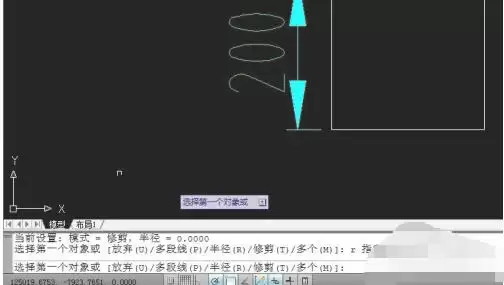

步骤五：执行倒角操作
使用鼠标光标依次单击正方形任意一个角相邻的两条边。选择完成后，该角将立即变为半径为30mm的圆角。随后按下回车键。

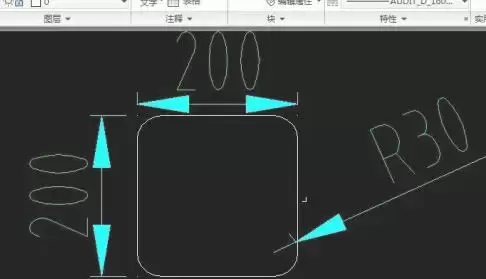

步骤六：完成其余圆角
重复上述操作，依次选择正方形剩余三个角的每条边。全部完成后，即可得到一个四角均为圆润弧形的正方形。
