用Skyline TerraBuilder制作MPT地形文件：完整步骤详解
在Skyline三维GIS平台中，MPT格式是承载地形数据的关键基础。它将卫星影像与高程信息融合，生成一体化的三维地理底图。本文将详细介绍如何从零开始，使用TerraBuilder工具构建高质量的MPT文件，适用于GIS可视化、仿真模拟等多种场景。
数据准备：影像与高程处理
制作MPT前，需要准备两大核心数据：影像图和数字高程模型。

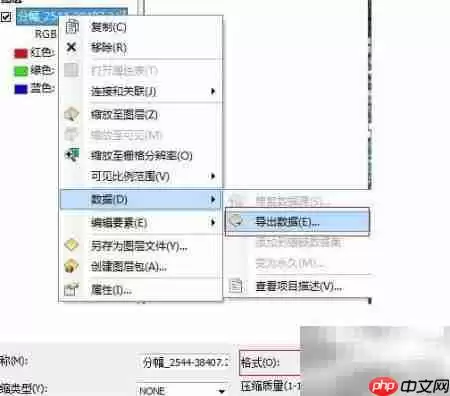

影像数据处理方面，推荐使用TIFF格式以确保通用性和处理便利。若原始数据为JPEG或IMG等栅格格式，可通过ArcMap等工具进行格式转换，具体操作可参考下图。
DEM数据处理稍显复杂。已有DEM文件时，转为TIFF格式即可。若仅有离散的高程点（点状矢量图层，高程值存储于属性表），则需通过ArcGIS进行插值，生成连续的高程曲面。
构建TIN模型：从高程点到三角网
将离散高程点转换为地形面的常用方法是构建不规则三角网。
实际操作可在ArcScene中加载带高程属性的点要素，利用空间分析工具生成TIN。该方法基于矢量结构，能有效刻画地形局部细节，生成效果参考下图。

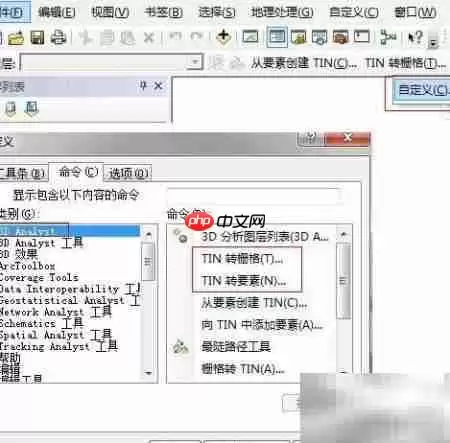

需注意：不同ArcGIS版本中工具位置可能不同。10.x版本可能需要从【自定义】→【命令】手动添加“创建TIN”工具；9.3版本则集成于【3D Analyst】工具条。具体路径可参照下图示意。
转换TIN为栅格DEM

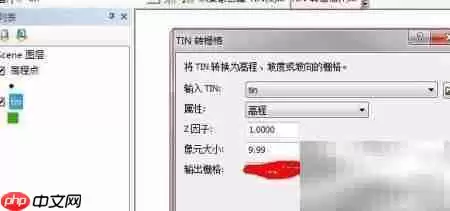

为在TerraBuilder中使用，需将TIN模型转换为通用栅格DEM。在ArcScene中使用“TIN转栅格”功能，设置合适采样分辨率与插值方法即可输出标准栅格文件，转换过程与结果见下图。
至此，前期数据准备工作全部完成。
TerraBuilder工程创建与坐标设置
准备好影像与DEM的TIFF文件后，即可打开TerraBuilder 6.0创建MPT工程。
首先点击【文件】→【新建工程】，命名工程并建议使用独立文件夹管理。

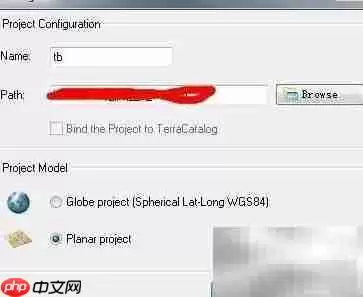

关键步骤是设置工程坐标模型：若数据使用WGS84等地理坐标系（单位：度），选择“Globe Project”；若数据使用UTM或高斯克吕格等投影坐标系（单位：米），则必须选择“Planar Project”。务必确保投影参数与原始数据完全一致，以避免畸变。配置界面如下所示。
数据导入与MPT生成

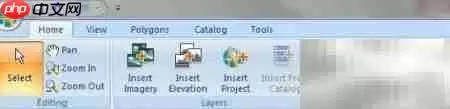

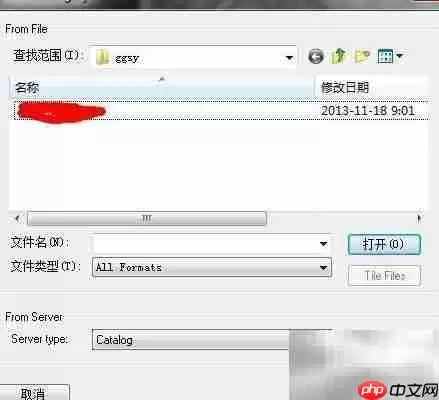

工程创建后，在左侧项目树空白处右键，选择【插入影像】，按向导加载影像文件，操作示意如下图。

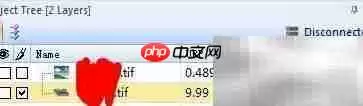

再次右键项目节点，选择【插入高程】载入DEM文件，完成后项目结构应如下图所示。
最后点击【生成】→【创建MPT】启动编译，界面如下。

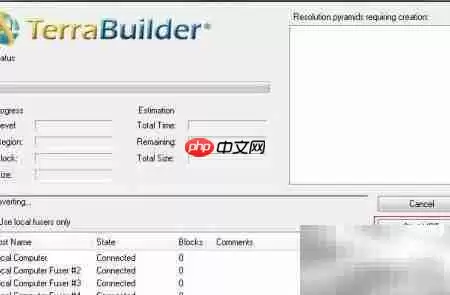

点击【开始】后，软件自动执行纹理映射与高程融合运算，处理完成后显示相应界面。
三维预览检验成果

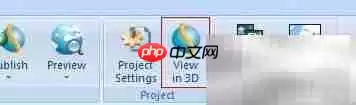

生成MPT文件后，点击【查看】→【3D查看】即可实时预览三维地形，直观检验模型精度与视觉效果，最终成果类似下图。
通过以上完整流程，您已掌握使用Skyline TerraBuilder制作MPT文件的核心方法。熟练掌握后，可灵活处理更多样化的数据需求。
