Cass软件批量插入分幅图位置偏移的解决方案
在使用Cass软件进行分幅图批量插入时，部分图幅可能出现位置偏移现象。本文将分析这一常见问题并提供具体可行的解决方法，帮助您高效完成图纸拼接工作。
问题现象描述
许多用户在执行“批量插入图块”功能合并分幅图时，常遇到个别图幅位置偏移的情况，导致图纸无法准确拼接。这种现象通常源于特定文件设置，可通过简单步骤进行修正。
解决方案步骤
步骤一：执行批量插入功能

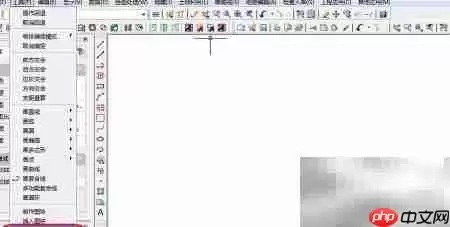

在Cass软件菜单栏中找到并调用“批量插入图块”功能，这是进行图纸拼接的第一步操作。
步骤二：选择目标图形文件

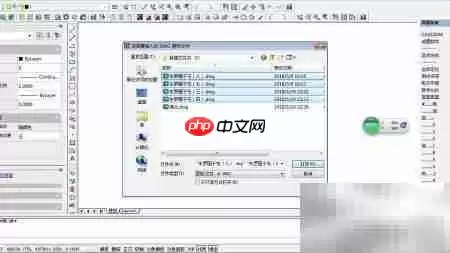

在系统弹出的DWG文件选择窗口中，导航至分幅图所在文件夹，选中所有需要拼接的图纸文件。
步骤三：识别偏移图幅

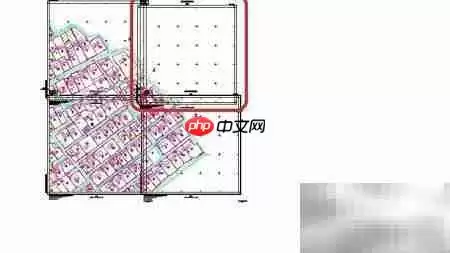

完成插入操作后，仔细检查拼接结果。通常会观察到个别图幅（如图中右上角图幅）位置明显偏离正确位置，与其他图纸无法对齐。
步骤四：修正图块基点坐标

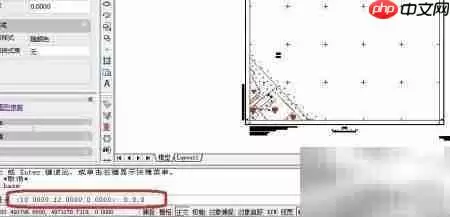

位置偏移问题的根源通常在于图块基点设置。单独打开偏移图幅的DWG文件，在命令行输入BASE指令查看当前基点坐标。若X、Y、Z坐标值不全为0，则需将其重置为0,0,0，随后保存文件。
步骤五：重新插入验证结果

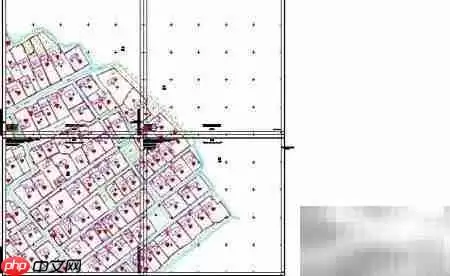

保存修改后的文件，重新执行批量插入操作。修正后所有图幅应能准确拼接，位置偏移问题得到解决。
技术原理说明
部分用户可能注意到，手动粘贴分幅图通常不会出现偏移问题。这是因为两种操作方式的坐标依赖机制不同：手动粘贴时系统读取图元实际坐标，而批量插入功能则严格依赖BASE指令设定的插入点。图块基点坐标设置不当，直接导致批量操作时发生整体偏移。
