CAD图纸打印样式设置方法
CAD作为专业的绘图软件，其设计成果最终常需打印为纸质图纸。从电子屏幕到物理纸张，正确的打印设置是关键步骤。许多用户在绘图时游刃有余，却在打印环节遇到难题：样式如何调整？参数怎样配置？本文将详细解析CAD图纸打印样式的完整设置流程，帮助您清晰掌握每一个步骤。
CAD打印样式设置详细步骤

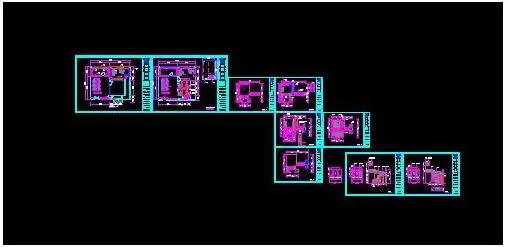

首先，启动CAD软件并打开包含目标图纸的文件。明确需要打印的具体内容和范围，这是后续所有操作的基础。
长期稳定更新的攒劲资源： >>>点此立即查看<<<

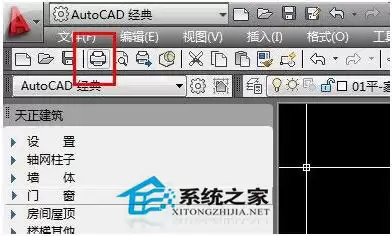

随后，调用打印命令。您可以直接点击软件界面左上角的【打印机】图标。熟练用户通常使用快捷键Ctrl+P，操作更为高效。

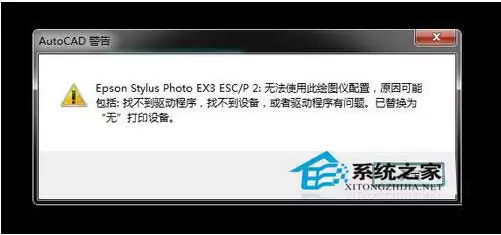

执行命令后，系统可能会弹出打印提示或对话框。这属于常规提示，直接点击“确定”或“继续”即可。
选择打印设备与图纸尺寸

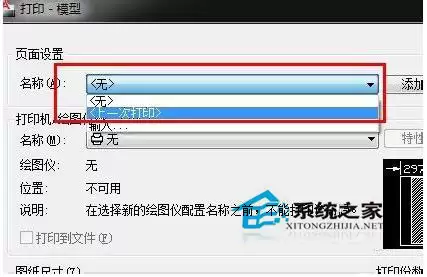

进入打印设置主面板。在【打印机/绘图仪】区域，若近期有过打印操作，可直接选择“上一次打印”快速应用设置。首次操作则需从列表中选择与计算机连接的物理打印机型号。如不确定型号，查看打印机机身上的标识是最准确的方法。

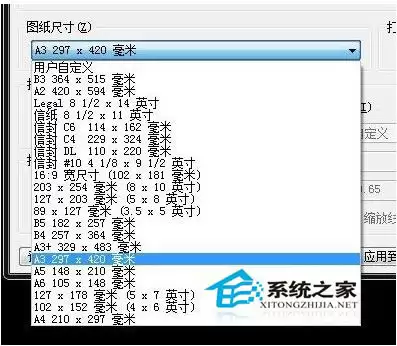

接下来设置【图纸尺寸】。该选项决定输出纸张的大小，根据实际需求，从下拉菜单中选择A4、A3、A2或A1等标准尺寸即可。
设定打印范围与比例
在【打印范围】区域，选择“窗口”方式，然后返回图纸界面，用鼠标框选需要打印的具体区域。建议勾选“居中打印”选项，以确保图纸位于纸张中心。

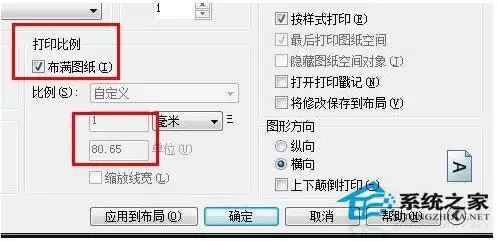

进入比例设置部分。若希望软件自动调整比例以填满纸张，直接勾选【布满图纸】即可，下方比例值将自动计算显示。

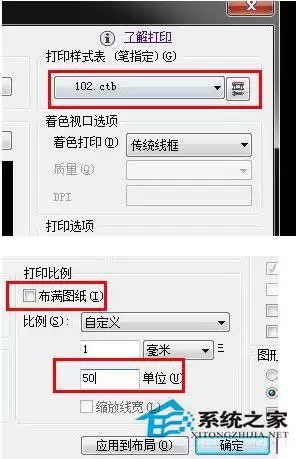

如需按特定比例（例如1:100）出图，则不要勾选“布满图纸”，并在下方输入框中手动输入目标比例数值。
配置打印样式与输出效果
打印样式表是控制最终输出效果的核心。在面板右侧，您可以设置线条颜色、线型、线宽等属性。通过此处配置，可以实现例如“将所有红色线条打印为黑色并加粗”等特定效果。

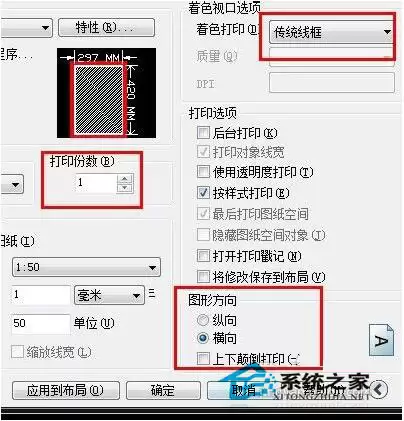

其余设置较为直观：在对应区域填写打印份数，选择纸张方向（横向或纵向），并确定打印模式（如直接打印或输出为PDF文件）。
预览并执行打印

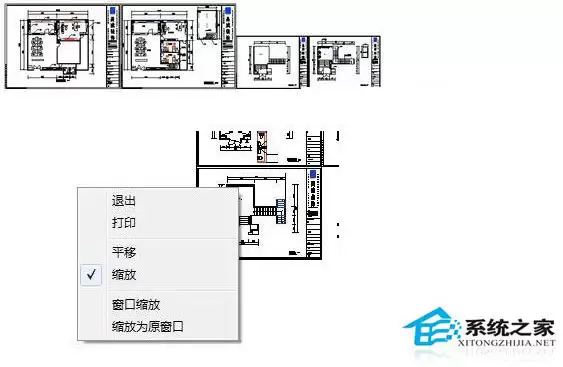

所有参数设置完成后，务必先点击左下角的【预览】按钮。在预览窗口中，全面检查图纸在纸张上的位置、比例及线条效果是否符合预期。确认无误后，右键点击预览图选择“打印”，或关闭预览返回主面板点击“确定”，即可开始打印。
以上即为CAD图纸打印样式设置的完整流程。梳理后可见，只要明确步骤并按顺序操作，获得理想的打印图纸并不困难。建议您立即打开CAD图纸，跟随上述步骤进行实践。
