主板跳线接法详解：从入门到精通，一次搞定三大品牌
许多DIY装机新手常被主板跳线连接困扰。本文将详细梳理主流主板跳线接法，提供清晰指南，帮助入门玩家顺利装机，资深用户亦可查漏补缺。
机箱前置面板的密集线缆（俗称“跳线”）是装机过程中的常见难点。不正确的连接可能导致设备故障，例如误接前置音频线曾导致板载声卡烧毁。实际上，掌握规律后，跳线连接可以变得简单高效。下文将以华硕、技嘉、微星三个品牌的主板为例进行实战演示。
长期稳定更新的攒劲资源： >>>点此立即查看<<<

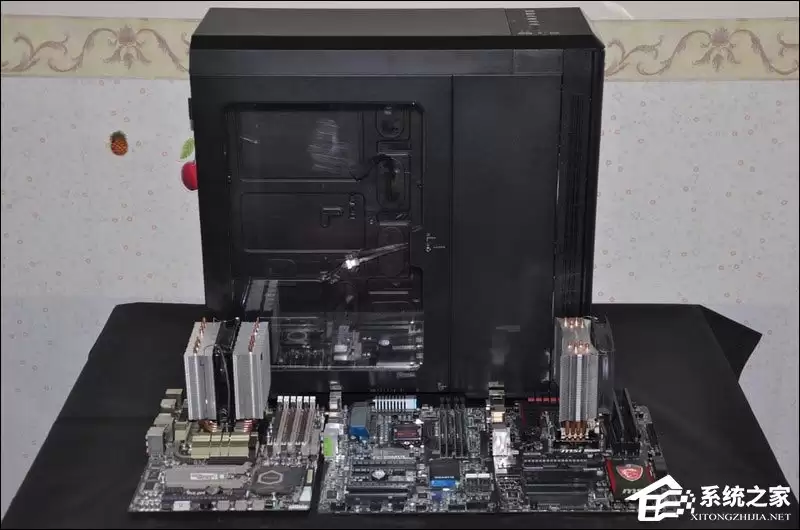

为全面覆盖，本次选取了三款不同品牌和芯片组的主板：华硕X58剑齿虎、技嘉P67-UD3P以及微星Z97 Gaming3。

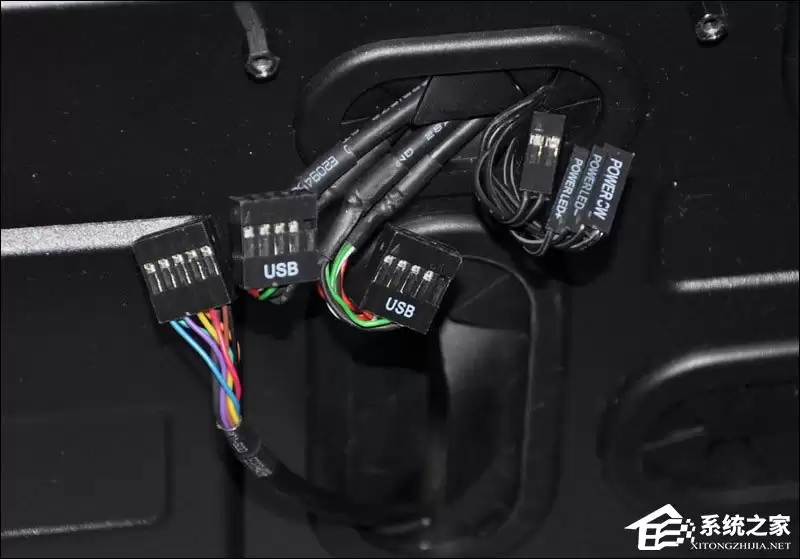

面对机箱提供的前置接口线缆，首先无需慌张。我们将逐一解析各个接口的功能。

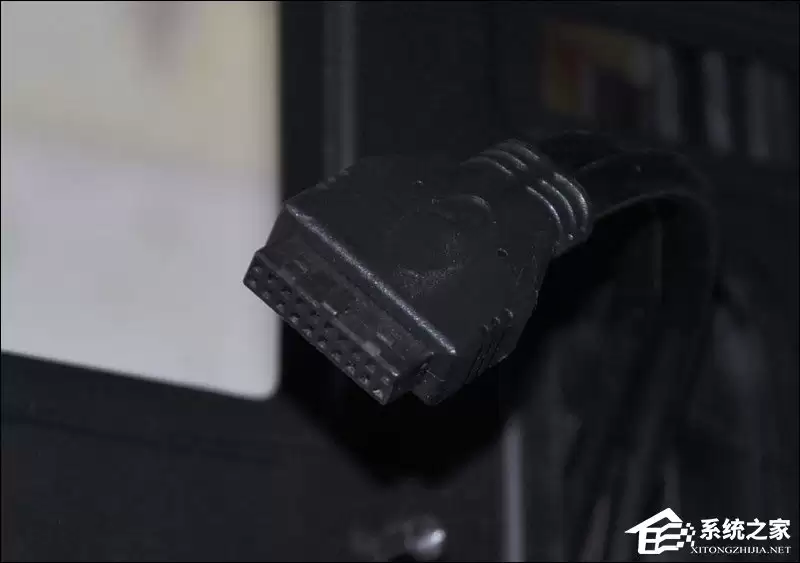

机箱通常配备的USB 3.0接口采用防呆设计，对准主板插槽缺口方向插入即可，操作简单。
以下是前置面板接口的详细说明。为便于识别，建议将所有接口有字的一面朝上。常见缩写含义如下：
- POWER SW：开机按键
- POWER LED：开机状态指示灯（需注意正负极）
- RESET SW：重启按键
- H.D.D LED：硬盘工作指示灯（需注意正负极）
- HD AUDIO：高保真音频接口
- USB：通常指USB 2.0接口

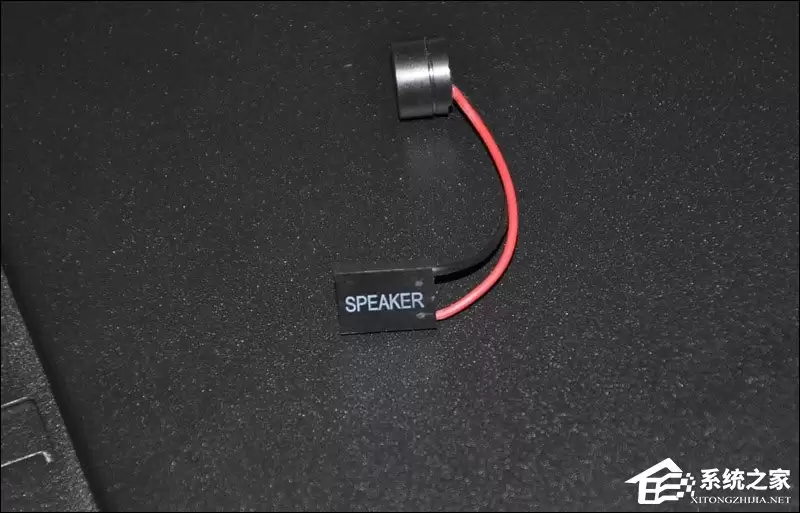

此外，还有SPEAKER接口，用于连接机箱蜂鸣器，可在开机自检报错时发出提示音。
技嘉P67-UD3P主板跳线接法

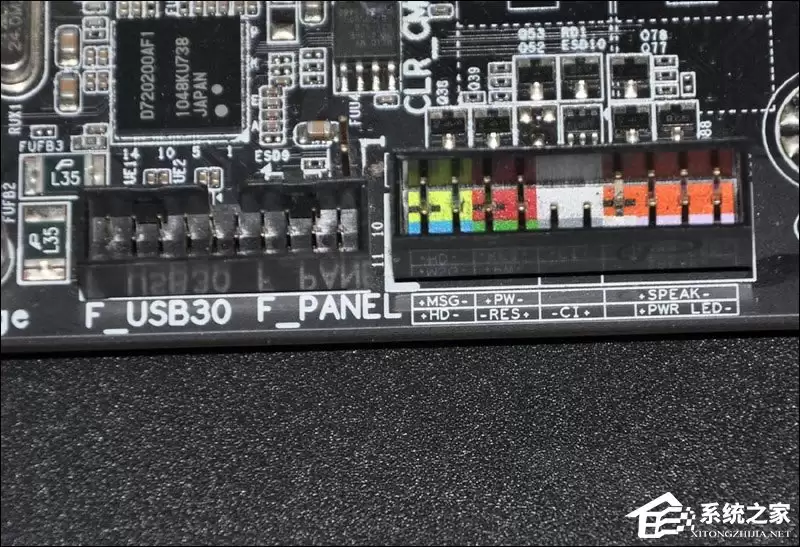

该主板PCB上直接印刷了前置接口的英文缩写。接线时借助灯光看清标识即可。不同主板和机箱的缩写可能略有差异，但规律相通，理解英文原意后对接不难。

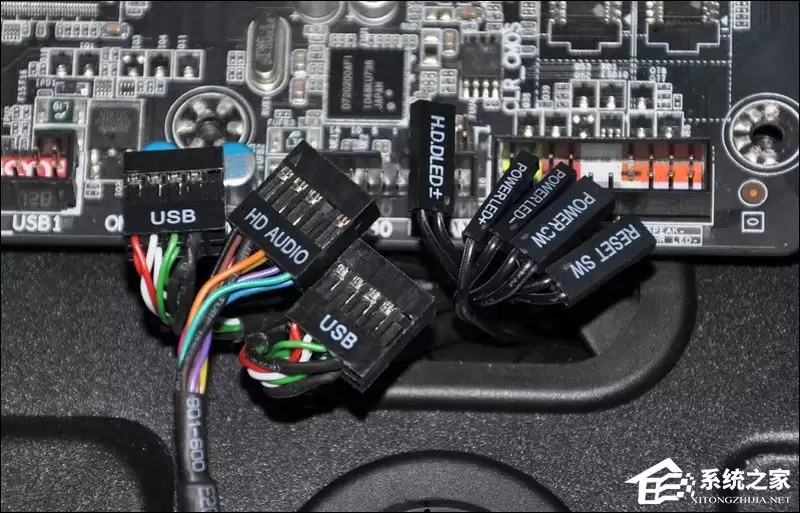

主板与机箱接口对应关系：
- PW → POWER SW（开机键）。主板标有正负极，但机箱线缆常不标。经验表明，开机键多数情况无需区分正负极。
- RES → RESET SW（重启键）。同样，正负极通常无需区分。
- PWR LED → POWER LED（电源指示灯）。主板和线缆上通常会标明正负极，对照连接即可。
- HD → H.D.D LED（硬盘指示灯）。正负极均有标示，需对应连接。
- SPEAK → SPEAKER（蜂鸣器）。正负极一般也无需区分。
- USB 3.0：防呆接口，对准插入。

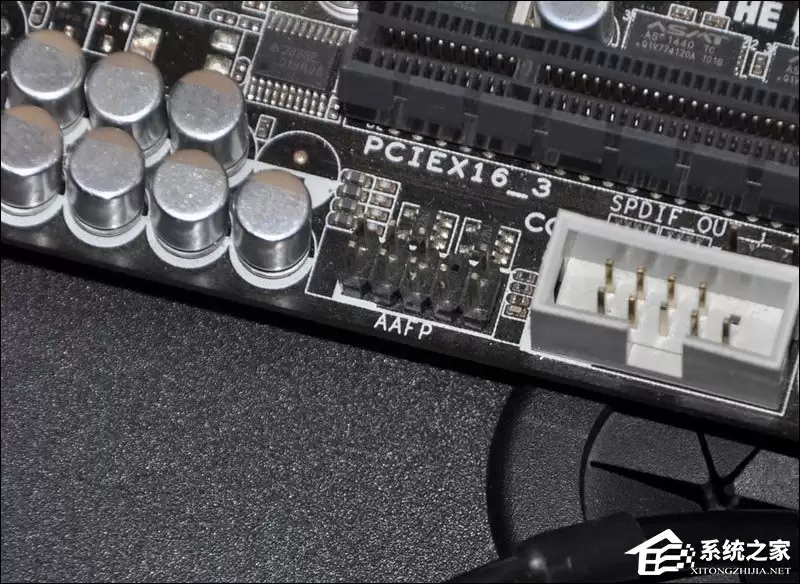

前置音频接口补充：主板上对应缩写常为AAFP。该接口采用缺针防呆设计，直接插入即可。
若遇机箱线缆未标正负极，常见识别方法是：黑色线通常为负极，其他颜色线（如白、红、绿）为正极。这并非绝对标准，若接好后指示灯不亮，可尝试调换极性。
主板上可能还有MSG和CI两组针脚，一般机箱很少配备对应线缆，可忽略。

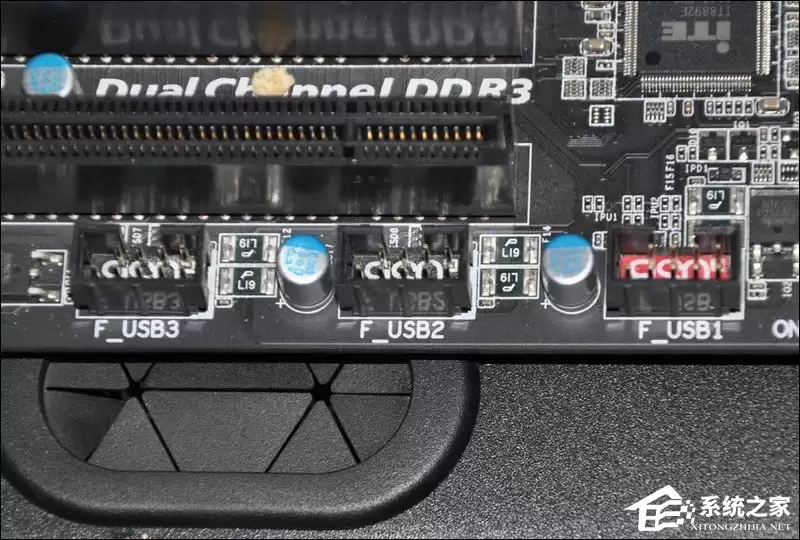

USB 2.0接口采用上5针、下4针的非对称设计，也具有防呆作用，对准方向插入即可。
至此，主要接口连接完毕。
华硕X58剑齿虎主板跳线接法

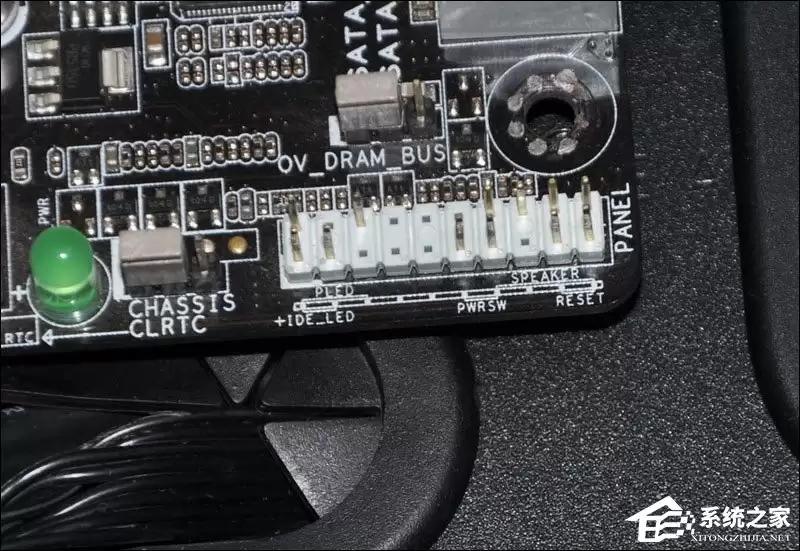

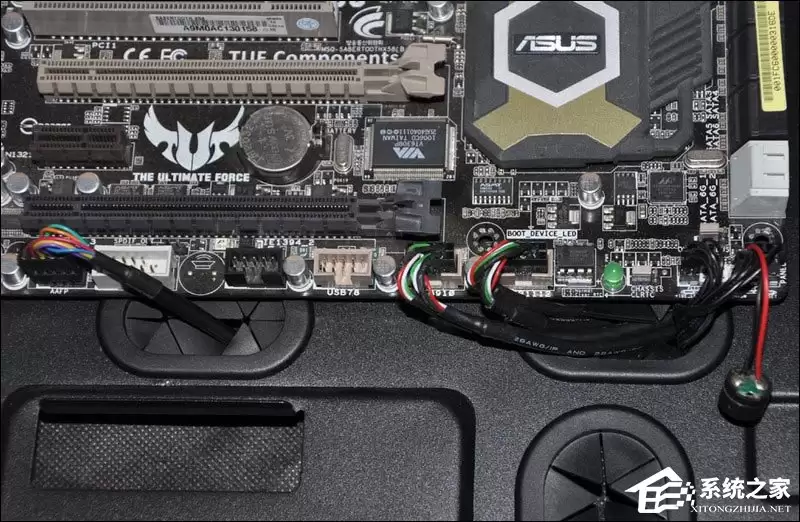

该主板的英文缩写与技嘉略有不同，但对应关系依然清晰：
- PWRSW → POWER SW
- RESET → RESET SW
- PLED → POWER LED
- IDE_LED → H.D.D LED
- SPEAKER → SPEAKER

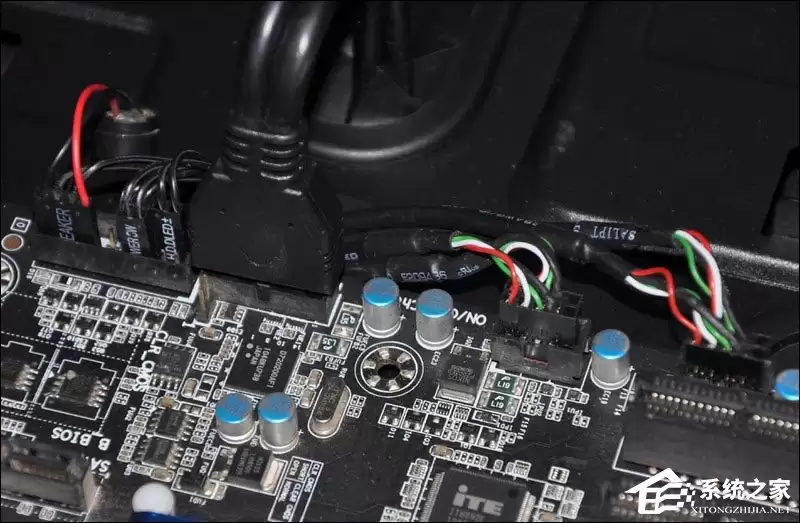

所有接口连接完成。由于这是较早的主板，未配备前置USB 3.0接口，因此无需连接。
微星MSI Z97 Gaming3主板跳线接法

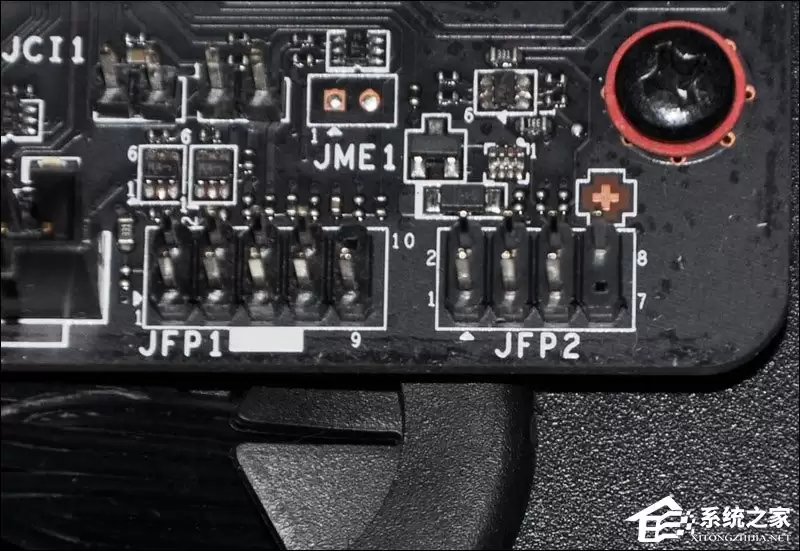

该主板的跳线区域标识为JFP1和JFP2两组，未直接印刷功能缩写。此时应如何操作？

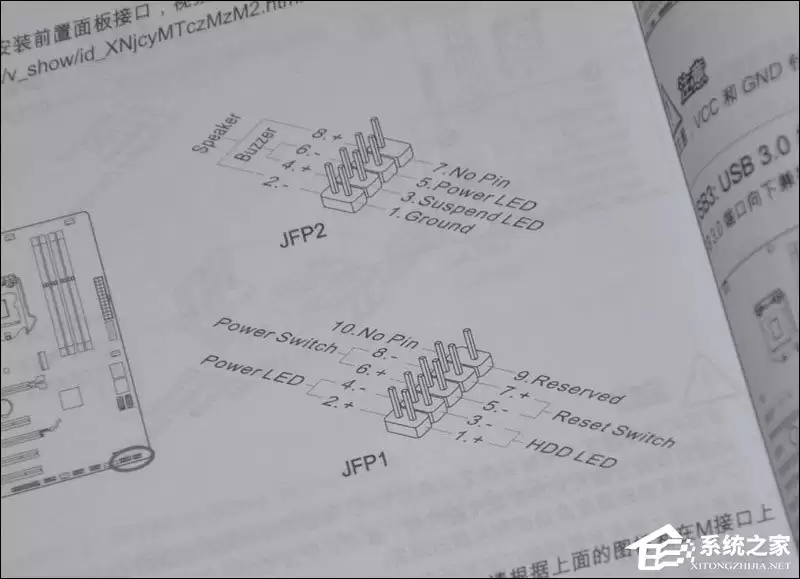

这时需要参考主板说明书。根据说明书图示，对应关系如下：
- POWER Switch → POWER SW
- RESET Switch → RESET SW
- POWER LED → POWER LED（注意，它在JFP1和JFP2上各有一组，通常选择接在JFP1上）
- HDD LED → H.D.D LED
- SPEAKER → SPEAKER

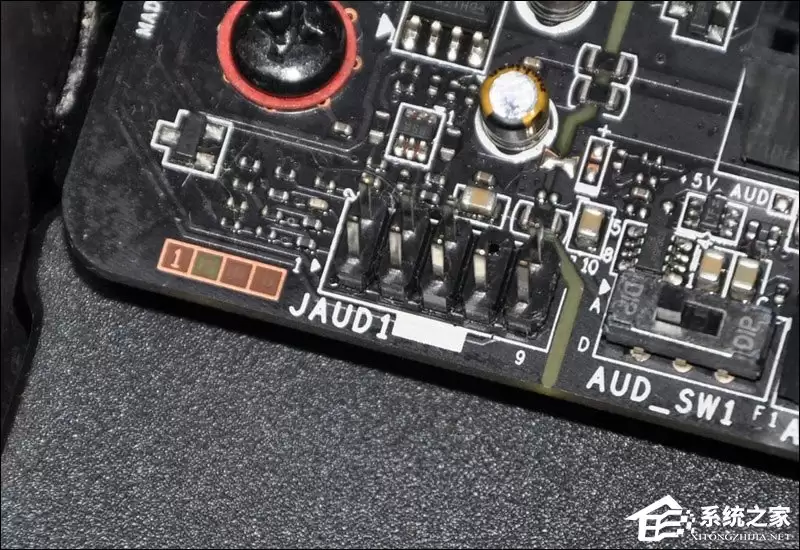

别忘了前置音频接口。该主板上标识为JAUD1，同样是防呆设计，对准插入即可。

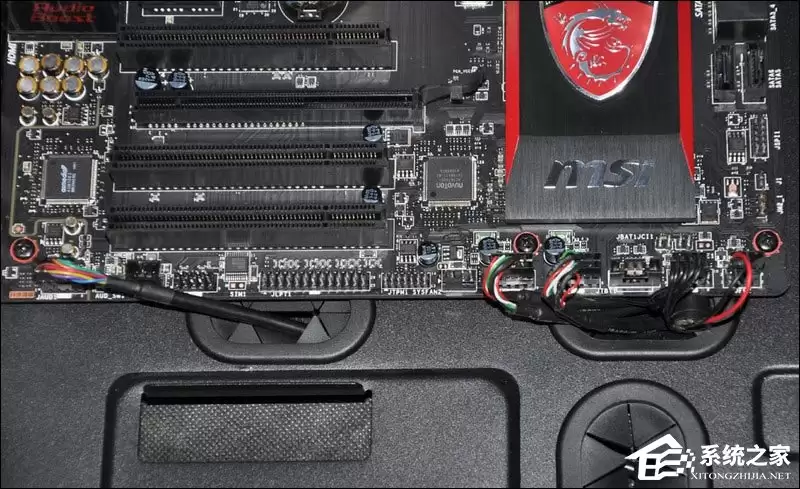

全部接口连接完成的效果。

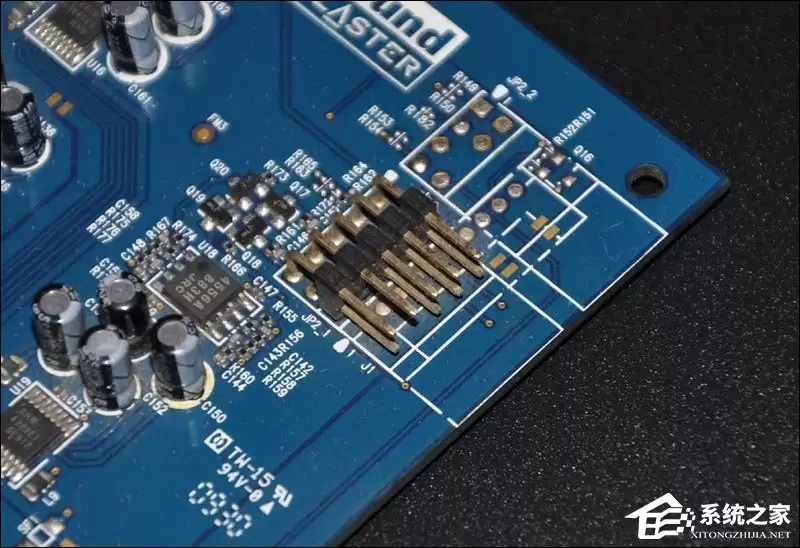

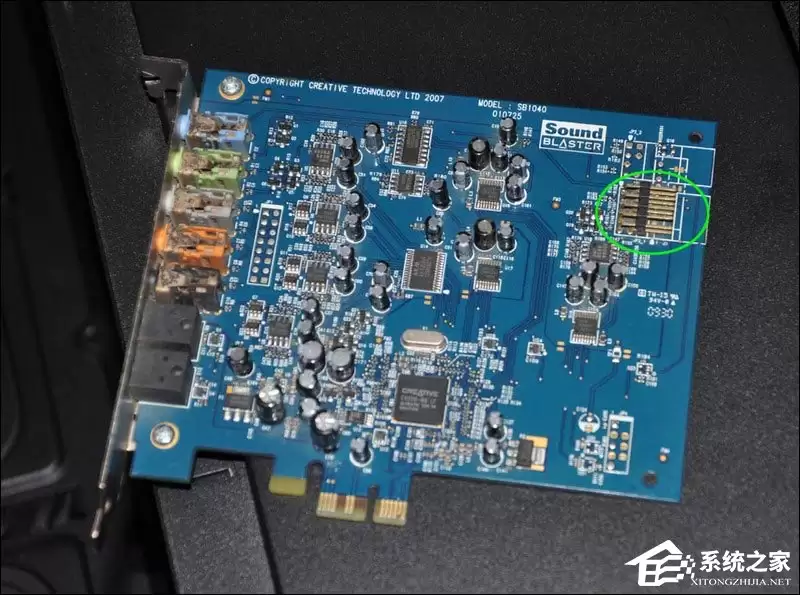

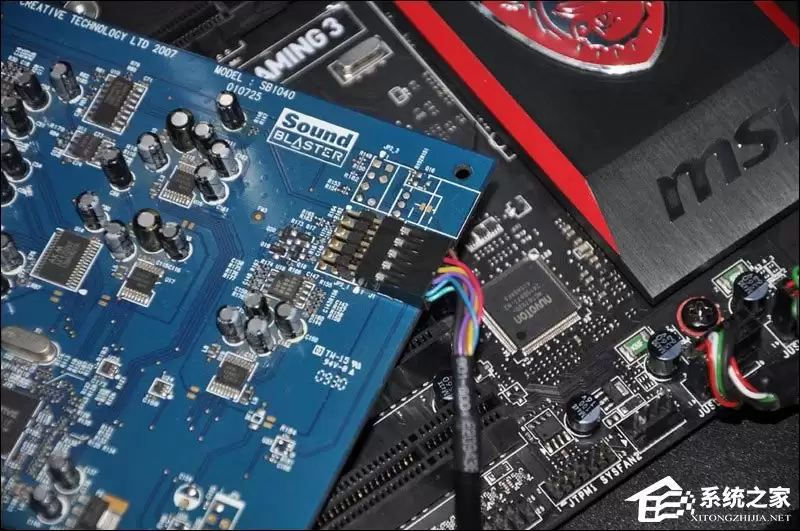

最后，补充一个独立声卡的前置音频接线示例。如图所示，这款声卡也提供了一组跳线接口。
特写镜头如下：
由于其也是防呆接口，直接插上即可。

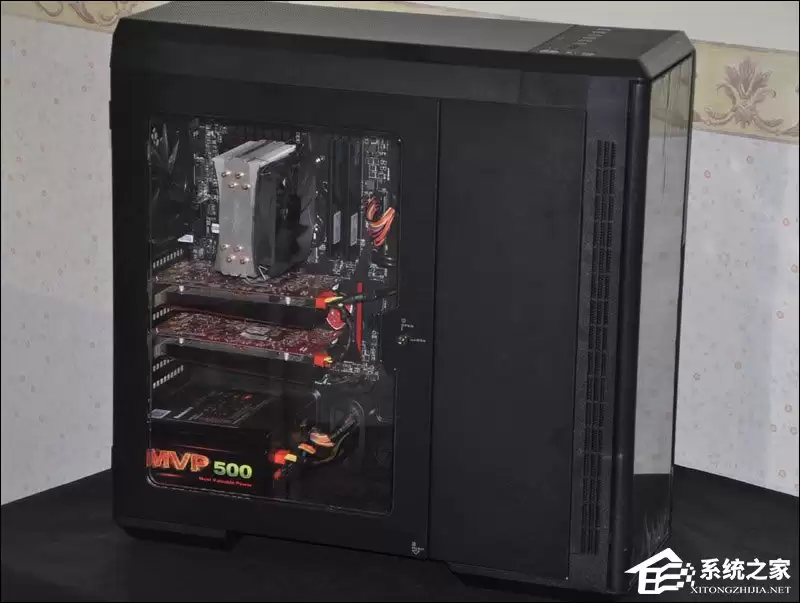

跳线接好后，再安装好显卡、电源等部件，一台完整的电脑主机便组装完成。
希望这份针对技嘉、华硕、微星三款主板的跳线接法详解，能帮助您更从容地应对DIY装机中的这一步骤。请记住核心原则：看清标识、利用防呆设计、善用说明书，遇到不亮的指示灯可尝试调换极性。多动手实践几次，您会发现这并没有想象中复杂。
