AutoCAD 2010 图标导入详细教程 许多用户询问如何在AutoCAD 2010中导入自定义图标。实际上,操作流程并不复杂,核心可概括为“先绘制,再成块,最后插入”。本文将详细分解每个步骤,帮助您快速掌握这一实用功能。 AutoCAD 2010 图标导入步骤详解 第一步:启动软件,准备绘图环境
许多用户询问如何在AutoCAD 2010中导入自定义图标。实际上,操作流程并不复杂,核心可概括为“先绘制,再成块,最后插入”。本文将详细分解每个步骤,帮助您快速掌握这一实用功能。
第一步:启动软件,准备绘图环境
长期稳定更新的攒劲资源: >>>点此立即查看<<<
首先,启动AutoCAD 2010软件。等待软件完全加载后,您将看到标准的绘图界面。此步骤为后续所有操作提供了必要的工作平台。
第二步:绘制自定义图标图形
接下来,进入创意绘制阶段。在绘图区域内,使用左侧工具栏或绘图菜单中的命令,例如直线、圆或多段线,绘制出您所需的图标形状。此图形将作为后续处理的原始对象。
第三步:将图形创建为块

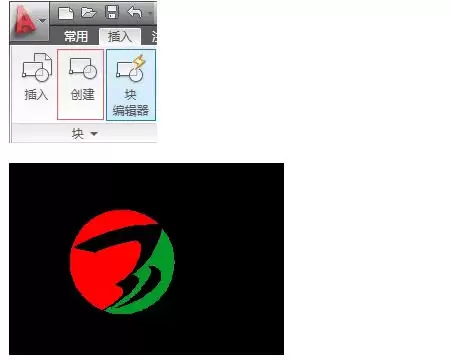

绘制完成后,使用鼠标左键拖拽选取整个图标图形。随后,在顶部菜单栏中找到“绘图”,点击后选择“块” -> “创建”。您也可以在命令行中直接输入“BLOCK”并按回车键。

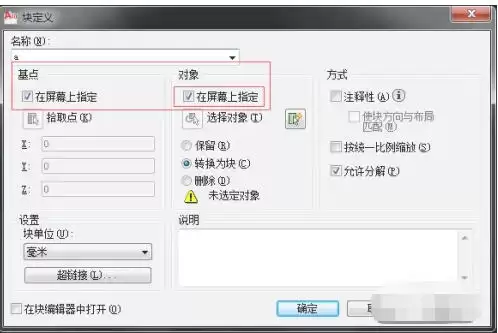

此时将弹出“块定义”对话框。您需要完成以下三项设置:
1. 为块定义一个易于记忆的名称;
2. 点击“拾取点”按钮,返回绘图区,在图标上指定一个基准点(例如左下角或中心),作为未来插入时的定位参考;
3. 点击“确定”完成操作。
至此,您的图标已成功转换为一个可重复调用的“块参照”。
第四步:访问块插入功能
块创建完成后,即可进行插入使用。在菜单栏中找到“插入”,点击后选择“块”。同样,您也可以在命令行输入“INSERT”并按回车键。此操作将打开“插入”对话框,这是调用已定义块的关键界面。
第五步:配置插入参数
在“插入”对话框中,从“名称”下拉列表中选择您之前创建的块。接下来,根据需求调整以下关键参数:
- 插入点:通常保持默认,可在绘图时实时指定位置。
- 比例因子:输入大于1的数值可放大图标,输入小于1的正数则可缩小图标。
- 旋转角度:若需旋转图标,在此处输入相应的角度数值。
第六步:放置图标并完成操作

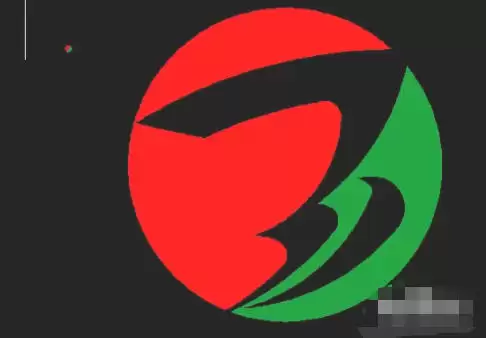

所有参数设置完毕后,点击“确定”。此时鼠标光标将变为十字形并附着您定义的图标。在绘图区域的任意目标位置点击鼠标左键,即可将图标放置在该处。最后按回车键确认,整个图标导入流程即告完成。
综上所述,从绘制图形到创建块,再到插入块,整个过程步骤清晰、环环相扣。熟练掌握“块”功能后,您便可以轻松导入并重复使用各类自定义图形符号。
